【天津满源电子】专业维修海德汉光栅尺检测维修。进口数控机床光栅测量装置普遍采用德国HEIDENHAIN公司制造的光栅测量装置，它包括圆光栅测量装置和长光栅测量装置两大类，本文以长光栅测量装置为例，分析其故障现象及解决措施。
德国HEIDENHAIN公司生产的长光栅测量装置基本结构主要包括三大部分：光栅尺（定尺）、扫描头（滑动头入EXE* * *（* * * 表示型号代码）。
光栅尺：一般固定在数控机床的导轨旁边或床身上，光栅尺里的主光栅一般每隔5cm、5cm、10cm都有一个标记，定尺上面安装了两个密封塑料条，以防止扫描头滑动时脏污物进人。

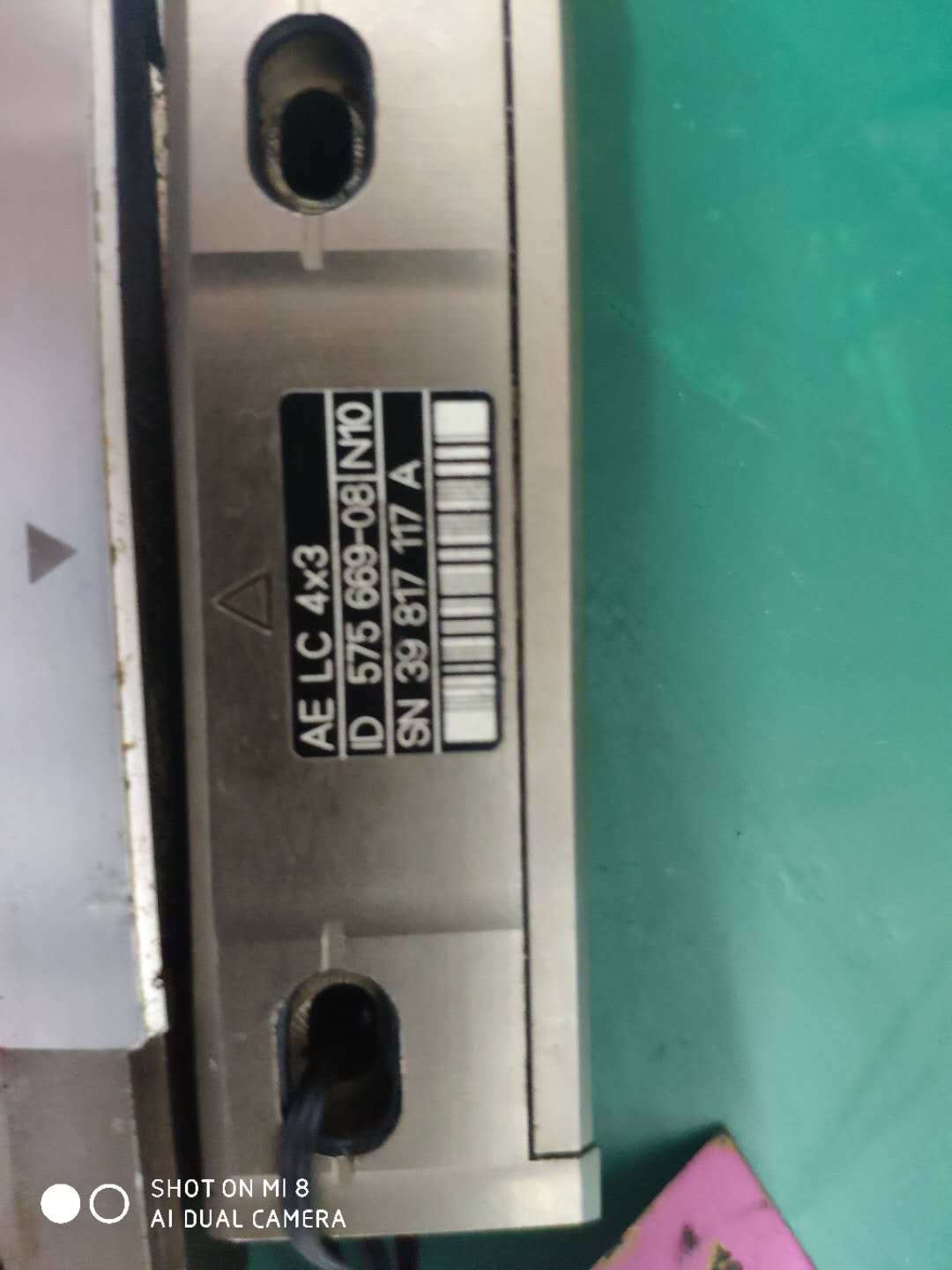

扫描头：一般固定在工作台或活动部件上，跟随一起移动。其组成包括指示光栅、光源、透镜、光电元件。放大电路，其中光源一般选用灯丝灯泡或发光二极管，光电元件选用硅光电池，一般为三组，六个硅光电池。
EXE* * * ：主要是把扫描头输出的信号通过放大、脉冲整形、倍频等处理，输出脉冲序列信号。
德国进口数控车床厂轴检测信号丢失，维修海德汉光栅尺清洗
从德国RAVENSBURG公司引进的数控车床，是目前我国比较大的数控机床，其厂轴采用的是德国HEIDENHAIN公司生产的LB326型光栅尺，方式为反射式，该数控机床曾出现Z轴测量装置报警。该报警与二轴机械及传动系数无关，属测量装置故障。该测量装置包括：LB326光栅尺、LB326读头。EXE808外置式电子脉冲整形插值器、信号传输电缆及插件、数控测量板。
由LB326光栅尺的工作原理可知，只要电子元件不损坏，故障的机率很小，因此一般测量装置产生报警，主要原因是信号丢失，也就是“漏读”。测量信号在产生变换过程中容易造成丢失的环节。
机床在运动过程中，从扫描单元输出三组信号，其中两组增量信号由四个光电池产生，把两个相差1800的光电池接在一起，它们推挽就形成了两组近似正弦波，相位差的信号串。另外一组基准信号也由两个相差1800的光电池接成推挽式，输出一个尖峰信号，此信号只在经过标志时产生，用来确认机床基准点。
